EISENBACHER KERA-C
- Modello
- KERA-C
- Codice
- 426
- Produttore
- EISENBACHER
Varianti
InStock
232.050000
KERA-C
Lega dentale Co-Cr Tipo 5 ad elevata resistenza per ceramizzazione, telescopiche e combinata
KERA-C è una lega dentale non preziosa a base di cobalto-cromo (Tipo 5) di qualità superiore, appositamente formulata per soddisfare i più rigorosi standard protesici nella realizzazione di corone e ponti rivestiti in ceramica, corone telescopiche secondarie e strutture per protesi combinata ad alta resistenza.
Priva di nichel, berillio, piombo e cadmio, garantisce una biocompatibilità ottimale e una straordinaria resistenza alla corrosione nel cavo orale. Il suo coefficiente di dilatazione termica (CET / WAK) calibrato assicura un legame intimo e privo di tensioni con tutte le più diffuse ceramiche dentali tradizionali a basso e medio punto di fusione.
Vantaggi Principali
- Lega Tipo 5 a straordinaria rigidezza: assenza totale di flessione su ponti lunghi.
- Totalmente esente da Nichel e Berillio per una sicurezza biologica assoluta.
- Eccellente bagnabilità della ceramica con strato di ossido controllato e tenace.
- Scorrimento ottimale in fase di colata con riproduzione micrometrica dei margini.
- Altissima saldabilità laser e facilità di fresatura con frese in metallo duro.
Indicazioni di Laboratorio
- Strutture per corone singole e ponti estesi da rivestire in ceramica.
- Corone primarie e secondarie telescopiche.
- Strutture implantari e barre fresate.
- Elementi di protesi combinata ad alta sollecitazione.

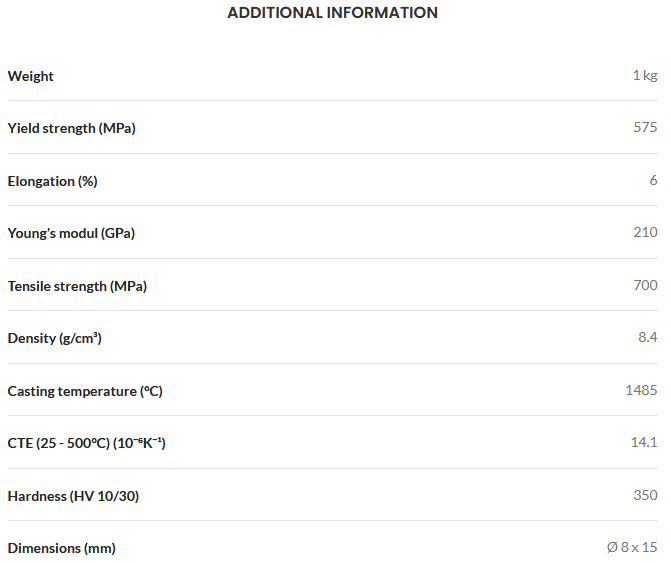

Dati Tecnici e Parametri Metallurgici
| Parametro | Specifiche e Valori di Riferimento |
|---|---|
| Base Chimica / Lega | Lega per fusione a base di Cobalto-Cromo con Molibdeno e Tungsteno (senza Ni, Be, Cd) |
| Norma di Riferimento | Conforme a UNI EN ISO 22674 (Tipo 5) / CE |
| Metodo di Fusione / Applicazione | Fusione a induzione o cannello su crogioli in ceramica neutra |
| Intervallo Termico / Tempi | Solidus 1.340 °C – Liquidus 1.410 °C / Raffreddamento lento consigliato |
| Temperatura di Lavoro / Colata | Temperatura di colata: circa 1.480 – 1.510 °C |
| Resistenza Meccanica / Durezza | Durezza Vickers ~285 HV10 | Limite di snervamento Rp0.2 > 580 MPa |
| Caratteristiche Strutturali / Allungamento | Allungamento a rottura A5 > 8% | Modulo elastico E ~210 GPa |
| Aspetto / Colore | Cilindretti metallici lucidi / Grigio metallo |
| Confezionamento | Confezione sigillata da 1 kg in cilindretti calibrati |
Consiglio di laboratorio: Per ottenere il miglior legame ceramico, sabbiare la struttura con ossido di alluminio a 110 µm a 3–4 bar, eseguire la cottura di ossidazione a 960 °C per 5 minuti sotto vuoto e detergere in ultrasuoni. Se lo strato di ossido appare uniforme, procedere direttamente con il bonder o l'opaco.
