SHERA SHERADON
- Modello
- SHERADON
- Codice
- 128
- Produttore
- SHERA
Varianti
RESINA A CALDO
SHERADON
SHERADON è la resina termopolimerizzabile a caldo classica di riferimento per la realizzazione di protesi dentali totali, scheletrate e combinate mediante la collaudata tecnica di pressatura e zeppatura in muffola o tramite iniezione termica. La sua raffinata granulometria garantisce una fase plastica duttile e pastosa di lunga durata (circa 20 minuti), che consente di riempire la muffola con estrema facilità, pressando il materiale fino alla completa chiusura delle superfici senza resistenza eccessiva.
Grazie alla termopolimerizzazione controllata in bagno d'acqua, SHERADON sviluppa una struttura molecolare ad altissima densità e reticolazione, garantendo valori di resistenza alla flessione superiori a 80 MPa e riducendo il contenuto di monomero residuo a valori inferiori all'1%. Ciò si traduce in un'eccellente tollerabilità tissutale per il paziente, assenza di reazioni allergiche, eccezionale stabilità cromatica e una finitura superficiale che si lucida a specchio in pochi istanti.
Vantaggi Principali
- Fase plastica di 20 minuti: zeppatura facile e uniforme senza compressioni eccessive.
- Monomero residuo inferiore all'1%: massima biocompatibilità per la mucosa del paziente.
- Resistenza meccanica e alla flessione di altissimo livello per protesi sottili e robuste.

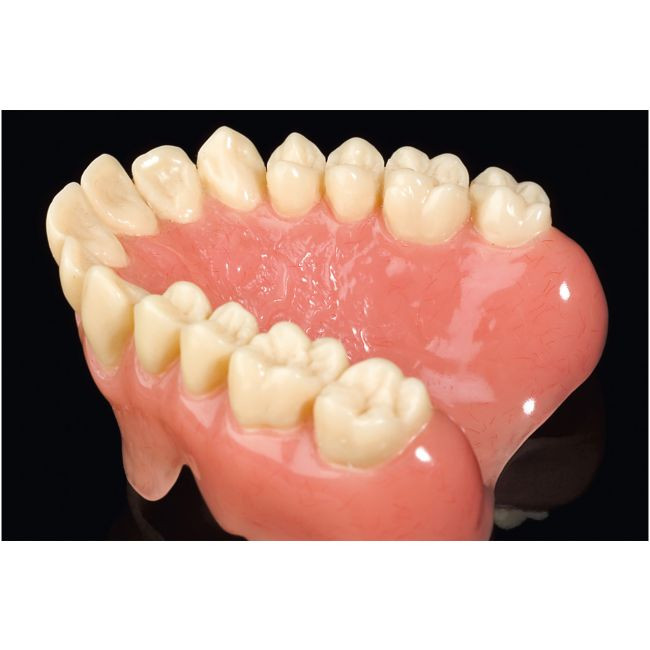

- Colorazioni naturali fedeli ai tessuti orali con fibre sintetiche per effetto capillare venato.
- Eccezionale stabilità dimensionale e assenza di porosità superficiali.
Indicazioni di Laboratorio
- Protesi totale superiore e inferiore secondo la tecnica classica in muffola.
- Protesi parziale rimovibile e basi per scheletrati.
- Protesi combinata e sovrastrutture su barre o attacchi di precisione.
- Fabbricazione di placche palatine ad alta resistenza.
Dati Tecnici e Parametri di Lavorazione
| Parametro | Specifiche e Valori di Riferimento |
|---|---|
| Base Chimica | Polimetilmetacrilato puro (PMMA) ad alto peso molecolare per termopolimerizzazione |
| Norma di Riferimento | Conforme a EN ISO 20795-1 (Tipo 1, Classe 1) |
| Rapporto di Miscelazione | 10 g polvere : 4 ml (ca. 3,8 g) liquido monomero (es. 24 g : 10 ml per protesi totale) |
| Tempi di Lavorazione / Fase Plastica | Tempo di impasto ca. 1 min; tempo di riposo per fase plastica ca. 8–10 min; lavorabilità ca. 20 min |
| Polimerizzazione / Indurimento | Ciclo standard: salita a 70 °C per 60–90 min + ebollizione a 100 °C per 30 min |
| Resistenza Meccanica / E-Modul | Resistenza alla flessione > 80 MPa; modulo elastico > 2.500 MPa |
| Comportamento Strutturale | Minima contrazione e massima stabilità cromatica con agenti anti-ingiallimento |
| Tonalità Disponibili | Rosa, Rosa Venato, Rosa Trasparente Venato |
| Confezionamento | Polvere in barattolo da 1 kg; Liquido in flacone da 500 ml |
