SHERA SHERAPRESS
- Modello
- SHERAPRESS
- Codice
- 169
- Produttore
- SHERA
Varianti
RESINA A FREDDO
SHERAPRESS
SHERAPRESS è la resina autopolimerizzante a freddo (pour & press resin) di riferimento per la realizzazione di protesi mobili totali, basi per scheletrati, ribasature rigide e riparazioni di alta precisione. Il suo comportamento reologico è perfettamente bilanciato: presenta una fase di colata estremamente fluida che scorre senza bolle anche attorno ai colletti dentali e nelle zone sottosquadro più complesse, seguita da una rapida e precisa fase plastica di circa 3 minuti che consente l'eventuale modellazione manuale o compressione in muffola.
Grazie alla ridottissima contrazione volumetrica da polimerizzazione, SHERAPRESS garantisce un adattamento mucoso impeccabile e una stabilità occlusale assoluta senza rialzi di morso. La struttura chimica densa e reticolata assicura un'elevata resistenza alla flessione, un monomero residuo conforme ai limiti più severi e una superficie compatta facilmente lucidabile a specchio.
Vantaggi Principali
- Eccellente fluidità iniziale: riempimento perfetto delle selle e delle mascherine in silicone.
- Fase plastica controllata di circa 3 minuti: consente il posizionamento senza colature.
- Minima contrazione di polimerizzazione: garantisce un'adesione anatomica e ritenzione ottimali.
- Gamma completa di tonalità gengivali naturali (opache, venate e trasparenti).
- Superficie finale ad alta densità resistente all'accumulo di placca e pigmentazioni.
Indicazioni di Laboratorio
- Protesi totale superiore e inferiore con tecnica di colata su modello.

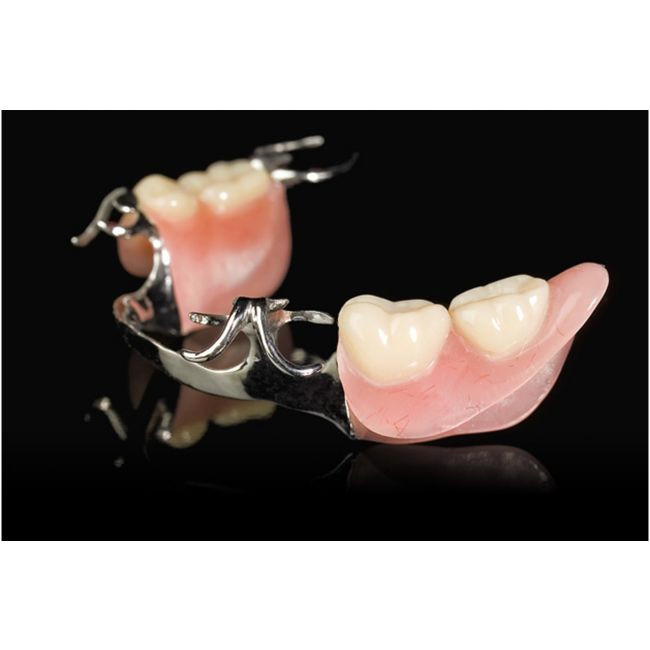

- Selle di protesi parziali e scheletrati con ganci o attacchi.
- Ribasature dirette e indirette in laboratorio.
- Riparazioni, aggiunte di denti e ampliamenti di protesi rimovibili esistenti.
Dati Tecnici e Parametri di Lavorazione
| Parametro | Specifiche e Valori di Riferimento |
|---|---|
| Base Chimica | Polimetilmetacrilato (PMMA) ad elevata reticolazione molecolare |
| Norma di Riferimento | Conforme a EN ISO 20795-1 (Tipo 2, Classe 2) |
| Rapporto di Miscelazione | 10 g di polvere : 7 ml (ca. 7 g) di liquido monomero |
| Tempi di Lavorazione / Fase Plastica | Fase fluida di colata: ca. 2,5 – 3 min; fase plastica: ca. 3 min |
| Polimerizzazione / Indurimento | Pentola idropneumatica: 45 – 55 °C a 2,0 – 2,5 bar per 15–20 minuti |
| Resistenza Meccanica / E-Modul | Resistenza alla flessione > 65 MPa; modulo elastico > 2.200 MPa |
| Comportamento Strutturale | Basso monomero residuo (< 2,0%) e bassissima contrazione volumetrica |
| Tonalità Disponibili | Rosa, Rosa Venato, Trasparente, Rosa Trasparente Venato |
| Confezionamento | Polvere in barattolo da 1 kg; Liquido in flacone da 500 ml |
